Convolución horizontal y vertical de strides

Autor: | Última modificación: 23 de agosto de 2022 | Tiempo de Lectura: 2 minutos
Temas en este post:

La convolución horizontal y vertical de strides se encuentra dentro de la serie de procesos que se llevan a cabo para las redes neuronales convolucionales en cada una de las capas de su arquitectura.

Por ello, en el desarrollo de este post, te mostramos cómo se comporta la convolución horizontal y vertical de strides.

Convolución horizontal y vertical de strides

Hay que partir de que los detectores de patrones en las redes convolucionales no están detectando nada, simplemente están multiplicando y sumando cosas.

Vamos a ver unos ejemplos para comprobar qué es lo que pasa cuando hacemos estas multiplicaciones y sumas para la convolución horizontal y vertical de strides:

# Hacemos los imports necesarios
import numpy as np
from scipy import signal
from scipy import misc
ascent = misc.ascent()
kernel = np.array([[-1, 0, +1],
                   [-1, 0, +1],
                   [-1, 0, +1]])
grad = signal.convolve2d(ascent, kernel, boundary='symm', mode='same')
import matplotlib.pyplot as plt

# función para mostrar dos imágenes juntas
def plot_two(img_orig, img_conv):
  fig, (ax_orig, ax_mag) = plt.subplots(1, 2, figsize=(20, 50))
  ax_orig.imshow(img_orig, cmap='gray')
  ax_orig.set_title('Original')
  ax_orig.set_axis_off()
  ax_mag.imshow((img_conv), cmap='gray')
  ax_mag.set_title('Gradiente')
  ax_mag.set_axis_off()
plot_two(ascent, grad)

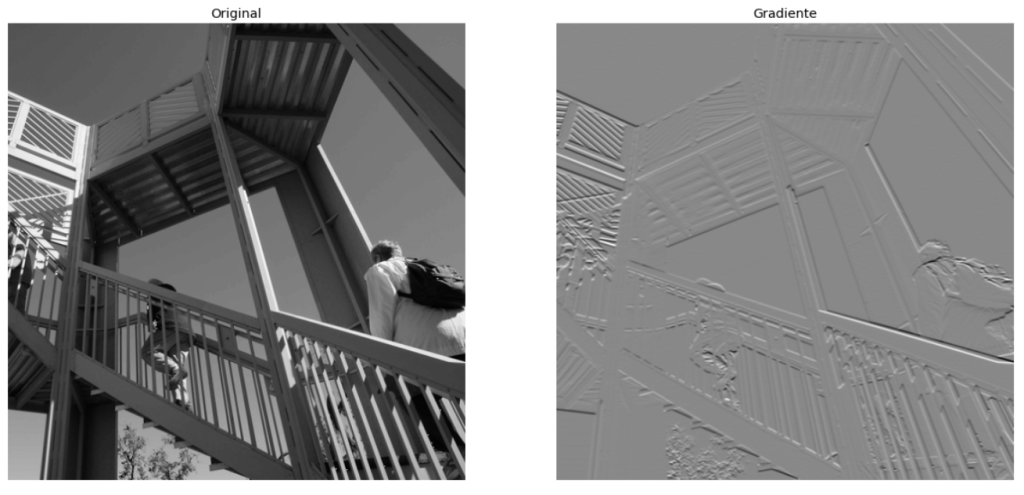

Convolución horizontal y vertical de strides 1

Parece que estamos detectando algunos bordes que son, en definitiva, líneas.

Por tanto, parece que tenemos un detector de líneas verticales.

¿Cómo podríamos conseguir uno de líneas horizontales?

kernel = np.array([[-1, -1, -1],
                   [ 0,  0,  0],
                   [+1, +1, +1]])
grad_v = signal.convolve2d(ascent, kernel, boundary='symm', mode='same')
plot_two(ascent, grad_v)

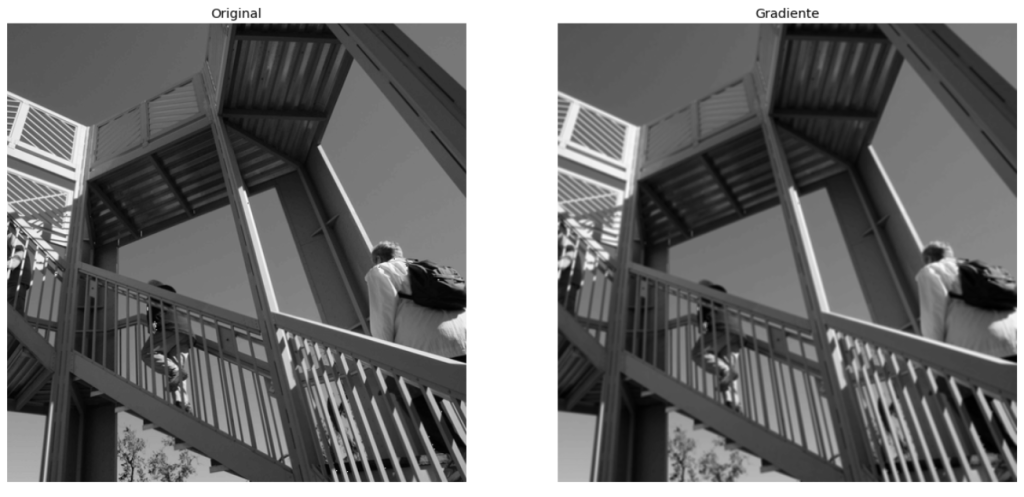

Convolución horizontal y vertical de strides 2
kernel = 1/9 * np.ones((3,3))
grad_v = signal.convolve2d(ascent, kernel, boundary='symm', mode='same')
plot_two(ascent, grad_v)

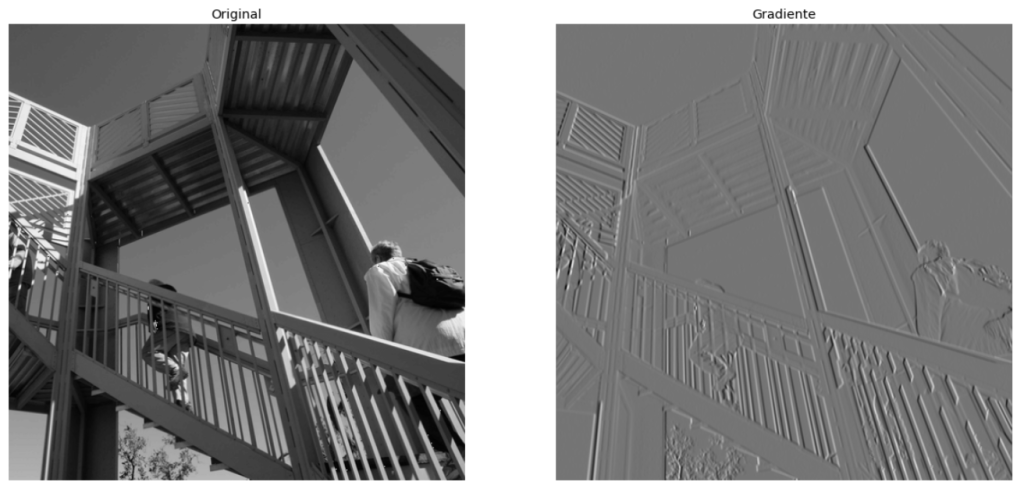

Convolución horizontal y vertical de strides 3

Estos son algunos de los kernels más utilizados en redes convolucionales tradicionales:

Convolución horizontal y vertical de strides 4

Vamos a ver los ejemplos nosotros mismos:

# Cargamos y mostramos la imagen original
url_img = 'https://upload.wikimedia.org/wikipedia/commons/5/50/Vd-Orig.png'
from urllib.request import urlopen
from io import BytesIO
from PIL import Image
file = BytesIO(urlopen(url_img).read())
img = np.asarray(Image.open(file), dtype='uint8')
plt.imshow(img)
plt.axis('off')

(-0.5, 99.5, 99.5, -0.5)

Convolución horizontal y vertical de strides 5
def convolve3d(img, kernel):
  img_out = np.zeros(img.shape)
  for i in range(img.shape[-1]):
     img_out[:,:,i] = signal.convolve2d(img[:,:,i], kernel, boundary='symm', mode='same')
  return img_out.astype('uint8')
# Probamos con el kernel identidad
kernel = [[0, 0, 0],
         [0, 1, 0],
         [0, 0, 0]]
img_ki = convolve3d(img, kernel)
plot_two(img, img_ki)

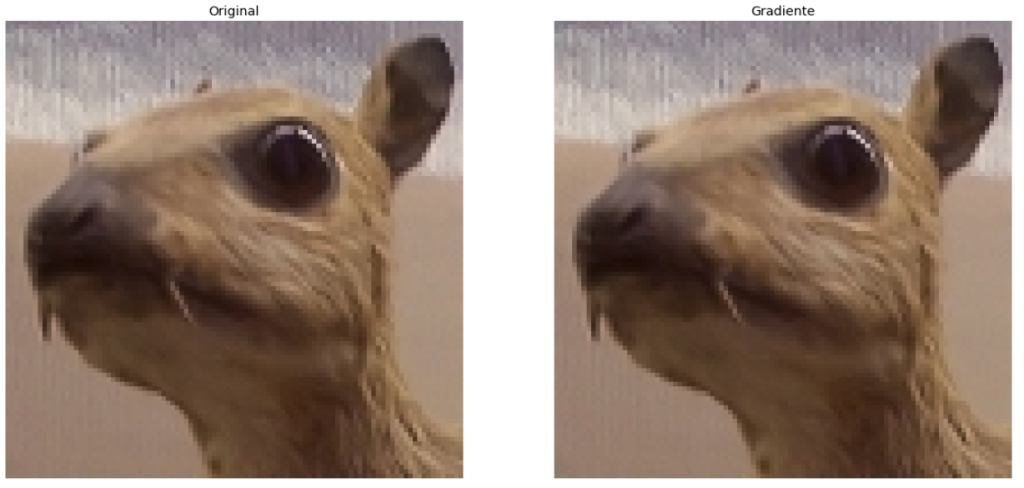

Convolución horizontal y vertical de strides 6

También puedes contar con más ejemplos de convolución horizontal y vertical de strides para continuar practicando.
