¿Qué es la curva ROC?

Autor: | Última modificación: 2 de noviembre de 2022 | Tiempo de Lectura: 3 minutos
Temas en este post:

La curva ROC se comenzó a usar durante la segunda guerra mundial para el análisis de las señales de radar. Después del ataque a Pearl Harbor en 1941, la armada de EEUU comenzó un programa de investigación para aumentar la predicción de los radares a la hora de detectar aviones japoneses. Para ello, midieron la habilidad de un radar de detectar esas señales y a esa medida la llamaron Receiver Operating Characteristic o curva ROC.

La curva ROC se utiliza para ver la calidad de un detector, un clasificador binario capaz de detectar un elemento. Se hace un barrido por todos los umbrales y se mide el valor de positivo verdadero en función de falso positivo.

Ejercicio curva ROC

En artículos anteriores hemos visto algunos ejercicios acerca de cómo identificar de una serie de datos entrantes, cuáles eran ruido y cuáles eran aviones. Entre otros, hicimos la matriz de confusión de dicho ejercicio y le aplicamos las medidas de calidad respectivas.

En este artículo, realizaremos la curva ROC de esa matriz de confusión. Para ello, pintaremos la probabilidad de true positive y false positive.

In [46] : <- 4
radar_pred <- predict (model, radar.test)

df_preds <- data.frame (pred = radar_pred,
tipo_pred = factor (ifelse (radar_pred < umbral, 0, 1), labels = c ("ruido", "avión")),
tipo_real = radar.test$tipo)
df_preds <- df_preds [order (df_oreds$pred, decreasing = FALSE) , ]

M <- table (df_preds$tipo_real, df_preds$tipo_pred)
#table (real = radar.test$tipo, elegimos = y_est)

#Recall, Exhaustividad, Tasa Verdadero positivo
truePositive <- M [2, 2] / (M [2, 2] + M [2, 1])

#Tasa Falso positivo
falsePositive <- M [1, 2] / (M [1, 2] + M [1, 1])
paste ("tp:", truePositive, "fp:", falsePositive)
M

df_preds

‘tp: 0.363636363636364 fp: 0’

predtipo_predtpo_real
<dbl><fct><fct>
14-12.998054ruidoavión
49-12.212471ruidoavión
5-10.568399ruidoavión
52-8.774266ruidoavión
4-5.860805ruidoavión
421.181265ruidoavión
301.605634ruidoavión
101.763440ruidoavión
222.499537ruidoavión
72.604227ruidoavión
273.117978ruidoavión
283.730055ruidoavión
243.975999ruidoavión
513.984776ruidoavión
254.711617ruidoavión
606.052678ruidoavión
357.213312ruidoavión
319.375621ruidoavión
In [47] : calctp_fp <- function (y_predict, y_real, th) {
y_est <- ifelse (y_predict < th, 0, 1)

M <- table (y_real, y_est)
#print (M)
if (ncol (M) == 2 & nrow (M) == 2) {
truePositive <- M [2, 2] / (M [2, 2] + M [2, 1])
falsePositive <- M [1, 2] / (M [1, 2] + M [1, 1])
c (tp = truePositive, fp = falsePositive)
} else {
c (tp = NA, fp = NA)
    }
}
In [48] : calctp_fp (df_preds$pred, df_preds$tipo_real, th = -1)

tp

1

tp

0.285714285714286

In [49] : dfROC <- data.frame (th =unique (df_preds$pred), tp = NA, fp= NA, model = "model1")

#for (th in seq (min (df_preds$pred), max (df_preds$pred), lenght.out = 10)) {
#calctp_fp (df_preds$pred, df_preds$tipo_real, th = th)
# }
for (i in 1 : nrow (dfROC)) {
v <- calctp_fp (df_preds$pred, df_preds$tipo_real, th = dfROC$th [i])
dfROC$tp [i] <- v ["tp"]
dfROC$tp [i] <- v ["fp"]
}
ggplot (data = dfROC, aes (x = fp, y = tp)) + geom_path ()

Warning message:

«Removed 1 row (s) containing missing values (geom_path).»

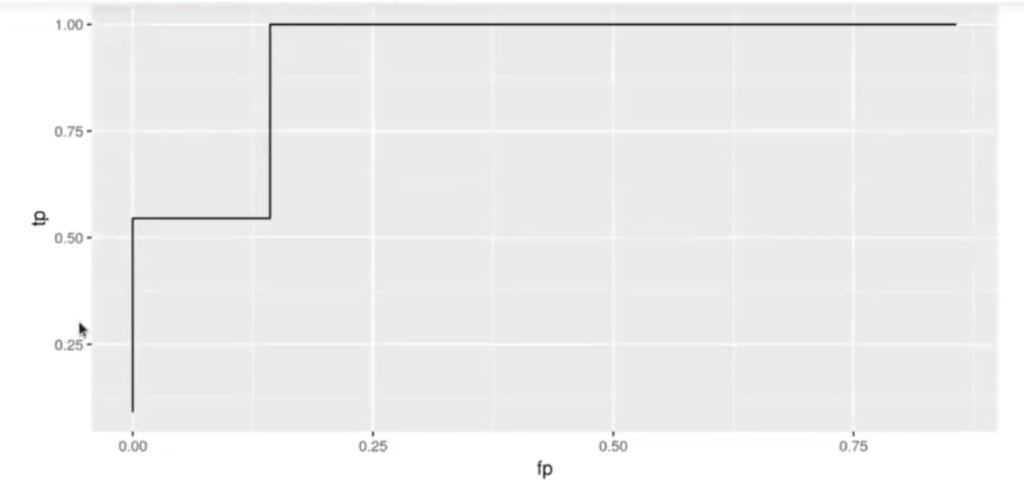

curva ROC imprecisa

La curva ROC sale tan escalonada porque tenemos pocas muestras. Vamos a probar con un dataset más grande:

curva ROC precisa

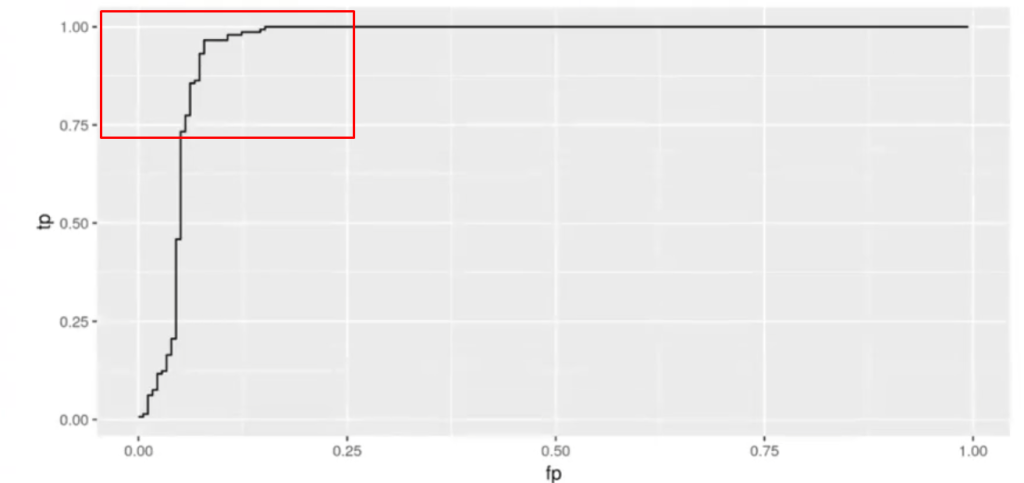

En función de qué clasificador quisiéramos con la curva ROC, nos interesaría más o menos estar por el área señalada en el recuadro rojo.

In [53] : library (ROCR)

#p <- predict (model_radar1, radar_big.test, type = "response")
p <- predict (mode_radar1, radar_big.test)

pr <- prediction (p, radar_big.tests$tipo, label.ordering = c ("ruido", "avion"))
prf <- performance (pr, measure = "tpr", x.measure = "fpr")

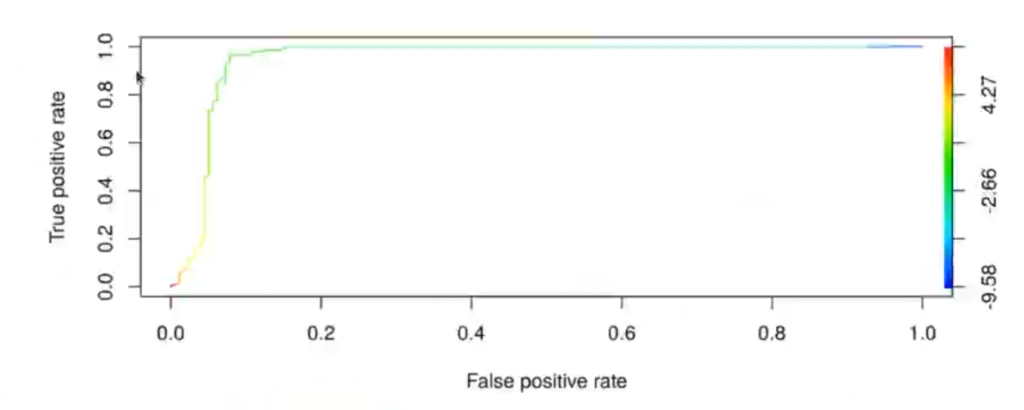

plot (prf, colorize = TRUE)
gráfica
In [62] : pauc2 <- performance (pr2, measure = "auc", label.ordering = c ("ruido", "avión"))
[email protected] [[1]]

0.953170694166538

In (63): #library(pROC)
rocobjl <- PROC::roc(
radar_big.test$tipo,
predict (model_radar1, radar_big.test))

rocobj2 <- PROC::roc (
radar_big.test$tipo,
predict (model_radar2, radar_big.test),
levels = c ("ruido", "avion"), direction = "<")

#plot (rocobjl, print.auc = TRUE, col = "blue")
#plot(rocob)2, print.auc = TRUE, col = "green", print.auc.y = .4, add = TRUE)

pROC :: ggroc (list (model1 = rocobj1, model2 = rocob12), alpha = 0.5, size = 2) + xlab ("1 ~ FPR") + ylab ("TPR") + geom_abline (slope = 1, intercept = 1, alpha = 0.5)+
scale_colour_manual (values = c ("red", "#0000FF"), name = "Modelo", labels = c (paste0 ("Modelo1, AUC: " , PROC :: auc (rocobj1)),
paste0 ("Modelo2, AUC, PROC :: auc (rocobj2))))

Setting Levels: control = ruido, case = avion

Setting direction: controls < cases

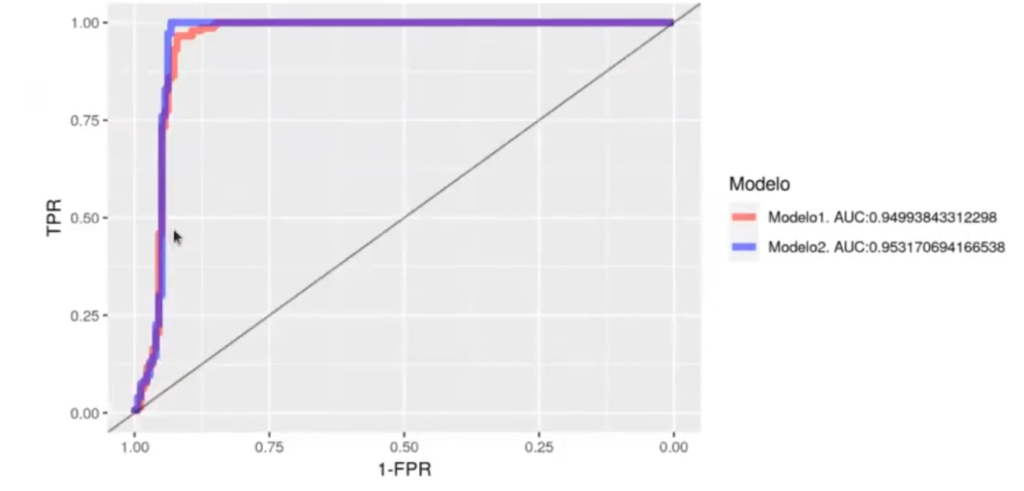

gráfica 2
