Diagramas ER: da tus primeros pasos en el diseño de bases de datos

Si estás empezando en el mundo de la programación y bases de datos, es probable que te encuentres con el término «diagrama ER» en algún momento. Pero, ¿qué es el diagrama ER? Un diagrama entidad-relación (ER) es una herramienta fundamental para diseñar y modelar bases de datos. En esta guía para principiantes, te explicaremos todo lo que necesitas saber sobre los diagramas ER, para qué sirven y cómo pueden ayudarte en tu carrera de programación.

¿Qué es un diagrama ER?

Un diagrama ER, también conocido como modelo entidad-relación o ERD, es un tipo de diagrama de flujo que ilustra cómo las «entidades» como personas, objetos o conceptos se relacionan entre sí dentro de un sistema. Los diagramas ER son ampliamente utilizados en la ingeniería de software, sistemas de información empresarial, educación e investigación para diseñar y depurar bases de datos relacionales.

El concepto de diagramas entidad-relación fue desarrollado por Peter Chen en la década de 1970. Mientras trabajaba en el MIT, Chen publicó un documento en 1976 titulado «Modelo entidad-relación: hacia una visión unificada de los datos». Este trabajo influyente estableció las bases para el diseño de bases de datos relacionales y ha sido fundamental en el desarrollo de herramientas modernas de modelado de datos.

Componentes de un diagrama ER

Entidades

Las entidades representan cosas que se pueden definir, como personas, objetos, conceptos o eventos. Por ejemplo, en una base de datos de una universidad, las entidades podrían ser «Estudiante», «Curso» y «Profesor». En los diagramas ER, las entidades se representan generalmente como rectángulos.

Relaciones

Las relaciones describen cómo las entidades interactúan entre sí. Piensa en las relaciones como verbos que conectan entidades. Por ejemplo, un estudiante «se inscribe en» un curso. Las relaciones se muestran como diamantes o líneas etiquetadas que conectan entidades.

Atributos

Los atributos son propiedades o características de una entidad. Por ejemplo, un estudiante podría tener atributos como «Nombre», «ID de Estudiante» y «Fecha de Nacimiento». Los tipos de atributos se representan comúnmente como óvalos.

Cardinalidad

La cardinalidad define los atributos numéricos de la relación entre dos entidades. Las relaciones cardinales principales son uno a uno, uno a muchos y muchos a muchos. Por ejemplo, un estudiante (entidad) puede estar inscrito en varios cursos (entidad), lo que se representa como una relación uno a muchos.

¿Para qué sirven los diagramas ER?

• Diseño de bases de datos: Los diagramas ER se utilizan para modelar y diseñar bases de datos relacionales. Esto incluye definir las reglas de negocio y la lógica del modelo de datos. Son una herramienta esencial en la fase de planificación de proyectos de sistemas de información, ayudando a determinar los requisitos y a modelar las bases de datos.
• Solución de problemas de bases de datos: Los diagramas ER también se utilizan para analizar y resolver problemas en bases de datos existentes. Al visualizar las relaciones y entidades, es más fácil identificar y corregir errores lógicos o de implementación.
• Sistemas de información empresarial: En el ámbito empresarial, los diagramas ER ayudan a diseñar y analizar las bases de datos utilizadas en los procesos de negocio. Esto puede simplificar los procesos, mejorar la eficiencia y proporcionar una visión más clara de la información.
• Educación e investigación: En educación e investigación, los diagramas ER son herramientas valiosas para la planificación y el análisis de datos estructurados. Ayudan a los estudiantes y profesionales a comprender y organizar la información de manera efectiva.

Cómo crear un diagrama ER

1. Identificar las entidades: El primer paso para crear un diagrama ER es identificar las entidades relevantes. Estas generalmente son sustantivos como «Estudiante», «Curso» o «Profesor».
2. Definir las relaciones: Luego, determina cómo interactúan las entidades entre sí. Por ejemplo, un estudiante «se inscribe en» un curso, y un profesor «enseña» un curso.
3. Agregar atributos: A continuación, agrega los atributos de cada entidad. Por ejemplo, un «Estudiante» podría tener atributos como «Nombre», «ID de Estudiante» y «Fecha de Nacimiento».
4. Establecer la cardinalidad: Finalmente, define la cardinalidad de las relaciones. Esto te ayudará a entender cuántas instancias de una entidad pueden estar relacionadas con instancias de otra entidad. Por ejemplo, un curso puede tener muchos estudiantes, pero un estudiante puede estar inscrito en varios cursos.

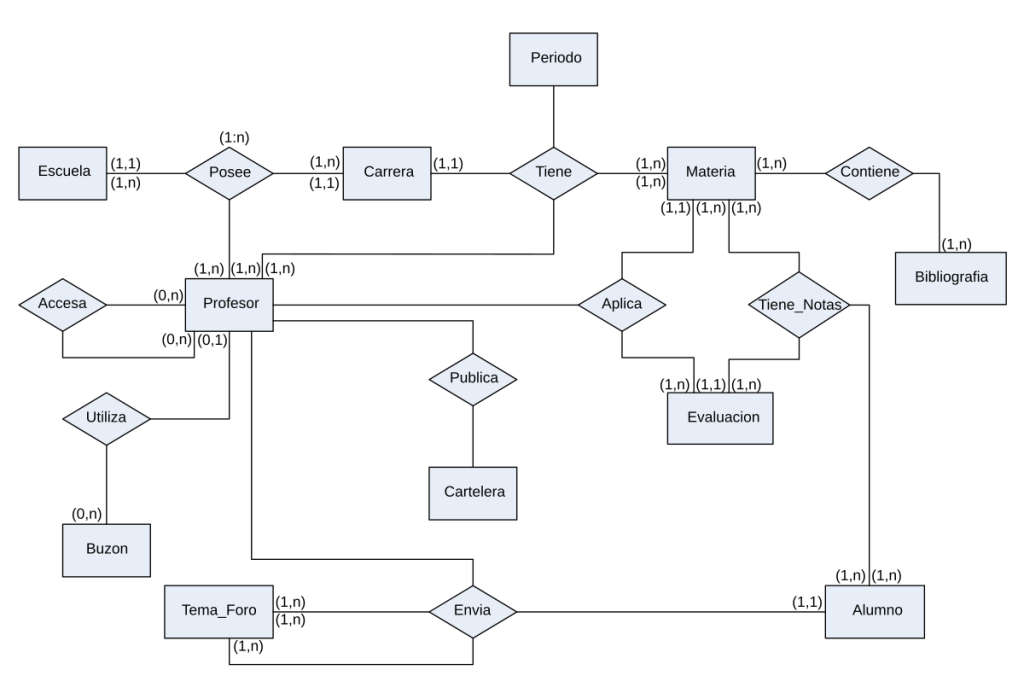

Ejemplo de diagrama ER

Para ilustrar cómo funciona un diagrama ER, considera un sistema de gestión de cursos en una universidad:

• Entidades: Estudiante, Curso, Profesor
• Relaciones: Estudiante «se inscribe en» Curso, Profesor «enseña» Curso
• Atributos: Estudiante (ID de Estudiante, Nombre, Fecha de Nacimiento), Curso (ID de Curso, Título, Créditos), Profesor (ID de Profesor, Nombre, Departamento)
• Cardinalidad: Un estudiante puede inscribirse en muchos cursos, un curso puede tener muchos estudiantes, un profesor puede enseñar muchos cursos, un curso puede ser enseñado por un profesor.

Los diagramas ER son herramientas poderosas y esenciales para cualquier desarrollador o analista de bases de datos. Te permiten visualizar y diseñar la estructura de una base de datos de manera efectiva, ayudando a asegurar que la información se organiza y gestiona correctamente.
